La soluzione qui illustrata è un INDEVA®, manipolatore industriale di ultima generazione, adottato per movimentare portiere di autoveicolo

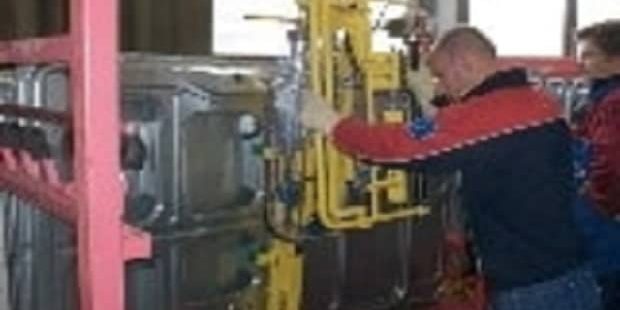

CICLO DI MOVIMENTAZIONE:
– Prelievo della porta da contenitore dedicato, particolare in posizione verticale con il lato lungo appoggiato con parte interna rivolta verso l’operatore;
– Rotazione di 90°;
– Deposito su carrello specifico, porta in posizione verticale con il lato corto appoggiato e la parte interna rivolta verso l’operatore.
L‘Indeva è montato su un carrello scorrevole su via di corsa aerea. La trave ponte è dotata di motorizzazione elettrica per la traslazione lungo le vie di corsa longitudinali
L’escursione verticale è di 2800 mm e la velocità massima di sollevamento è di 18 m al minuto.
L’attrezzatura di presa autobilanciante è idonea alla presa di PORTA LATERALE SCORREVOLE con peso di 50 Kg. La presa viene effettuata tramite una coppia di griffe ad azionamento pneumatico a seguito pressione di pulsanti. L’attrezzatura è regolabile per la presa di differenti tipologie di PORTE da movimentare.La rotazione di 90° è ad azionamento pneumatico a seguito pressione di pulsanti (senso orario e senso antiorario).
Le impugnature sono in posizione ergonomica complete di manopola sensitiva verticale di 600 mm.
