Scaglia Indeva produce manipolatori industriali sin dal 1975 ed oggi vanta una grande esperienza nello sviluppo di soluzioni per la manipolazione di carichi. L’ampia gamma di manipolatori INDEVA® comprende manipolatori pneumatici e manipolatori elettronici (INtelligent DEVices for hAndling).
I manipolatori pneumatici sono azionati da forza pneumatica (aria compressa) ed i movimenti degli attrezzi di presa sono controllati da valvole pneumatiche.
La posizione delle valvole, dei pulsanti, dei regolatori e dei manometri varia in base alla struttura ed all’attrezzo di presa per il carico.
COME I MANIPOLATORI PNEUMATICI CONTROBILANCIANO IL PESO DEI CARICHI SOLLEVATI
Quando vengono manipolati carichi con pesi uguali (lotti) viene utilizzata la regolazione automatica. Durante il primo ciclo di manipolazione, il bilanciamento della pressione è regolato manualmente attraverso la manopola di regolazione del carico. E’ regolata nuovamente solo quando viene manipolato un carico con peso diverso. Il regolatore del carico agisce indirettamente sul cilindro di sollevamento, bilanciando il carico sollevato. Quando il carico viene sollevato o abbassato manualmente, una speciale valvola pneumatica mantiene la pressione stabile all’interno del cilindro, grazie a questo il peso è in condizione di perfetto bilanciamento. Il carico è rilasciato solo quando viene appoggiato a terra, altrimenti viene abbassato fino a terra attraverso un sistema “frenato”.
Quando vengono manipolati carichi con pesi diversi, si agisce su un regolatore posto in posizione comoda per l’operatore che, seguendo le procedure di sicurezza, setta la bilanciatura manualmente. Prima di sollevare il carico regola la manopola mettendo il manometro al minimo. Aggancia il carico all’attrezzo, preme i pulsanti di sollevamento e, dopo conferma del carico (visualizzatore ok) regola la manopola del carico fino a trovare la bilanciatura ideale per muovere il pezzo in presa.
Sicurezza: Nel caso in cui avvenga un’interruzione all’alimentazione pneumatica, il sistema si muove lentamente verso il basso fino al raggiungimento dello stop meccanico o del suolo (in qualunque situazione si trovi). Il movimento del braccio intorno agli assi è “frenato”.
Le opzioni di bilanciamento carichi dei manipolatori pneumatici sono dotati delle seguenti caratteristiche: 1 carico preimpostato, massimo di 3 carichi preimpostati, 1 carico regolabile accessibile dall’operatore.
Caratteristiche principali dei manipolatori pneumatici montati a colonna:
- Velocità di sollevamento: 30 m/min max
- Livelli di rumorosità: <70 Db (A)
- Freni: sull’asse principale + sul giunto dell’asse intermedio
I manipolatori pneumatici INDEVA® possono essere montati su diversi supporti:

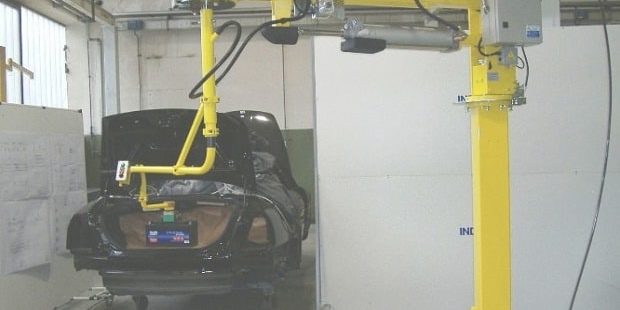

- Manipolatori pneumatici montati a colonna
- Manipolatori pneumatici montati a soffitto
- Manipolatori pneumatici montati a rotaia
I Manipolatori pneumatici con sistema a parallelogramma con bracci rigidi sono la soluzione ideale per movimentare carichi a sbalzo che non possono essere raggiunti con sistemi a fune.
I manipolatori pneumatici possono essere utilizzati anche con braccio articolato a fune, ma per le applicazioni dove è richiesta questa versione è consigliabile utilizzare manipolatori elettronici che sono più veloci, sensibili ed ergonomici.
L’idoneità alle zone Atex risulta più conveniente con i manipolatori pneumatici rispetto a quelli elettrici.
