Contesto e Sfida
Un nostro cliente, attivo nella produzione di pneumatici, necessitava di un sistema per la movimentazione di bobine in gomma destinate alla fabbricazione dei propri prodotti. Queste bobine, di consistenza particolarmente elastica e delicata, rappresentavano una sfida significativa per i metodi tradizionali di presa e movimentazione. Inoltre, era fondamentale garantire la compatibilità con le diverse tipologie di bobine (diametro, altezza e peso variabili) utilizzate dal cliente, con un peso massimo di 55 kg.
La presa delle bobine doveva avvenire esclusivamente dal piolo della macchina di avvolgimento del cliente, mentre il rilascio era previsto su pallet o supporti specifici. Le esigenze critiche includevano sicurezza, precisione e adattabilità a materiali e geometrie differenti.
La Soluzione

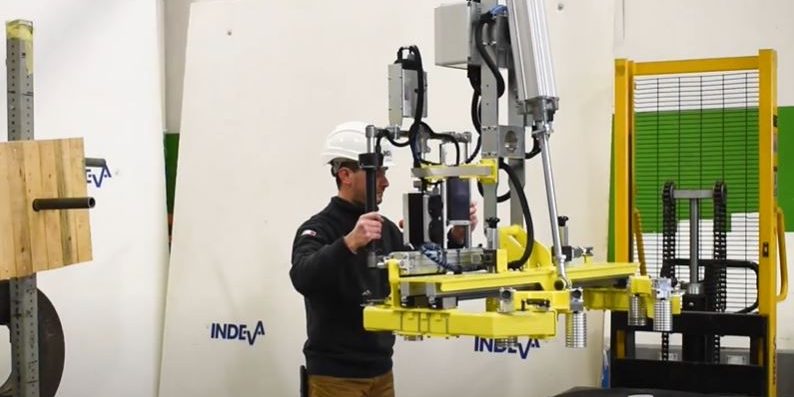

Abbiamo sviluppato un sistema di movimentazione innovativo, progettato su misura per affrontare le criticità poste dal cliente. La soluzione è stata basata su un dispositivo con le seguenti caratteristiche principali:
- Pinza pneumatica auto-centrante: La presa avviene tramite una pinza pneumatica che si auto-centra sul piolo della bobina. Non sono necessarie regolazioni sul diametro della bobina, ma è disponibile una regolazione unica per l’altezza della stessa.
- Pressostati per il controllo della presa: Due pressostati monitorano costantemente la pressione delle camere del cilindro che azionano la pinza. Solo una volta raggiunti i parametri ottimali, viene autorizzato il sollevamento del carico, garantendo una presa sicura e affidabile.
- Sicurezza avanzata: La chiusura della pinza è possibile esclusivamente con l’attivazione simultanea di entrambi i sensori di presenza pezzo. Inoltre, l’attrezzatura è dotata di valvole di non ritorno sui cilindri, che impediscono movimenti non controllati in caso di mancanza di alimentazione pneumatica.
- Movimenti passo-passo: I movimenti di presa e inclinazione (tilting) sono realizzati tramite comandi a due mani, garantendo la massima sicurezza dell’operatore. Una mano attiva i pulsanti di presa/rilascio/rotazione, mentre l’altra agisce su una maniglia sensitiva dotata di fotocellula.
- Baricentro pneumatico regolabile: Un sistema di baricentro pneumatico si adatta automaticamente alle diverse fasi del ciclo di lavoro, migliorando l’ergonomia e la stabilità durante la movimentazione.
- Sistema di presa personalizzato: Per affrontare la sfida specifica della consistenza elastica delle bobine in gomma, è stato sviluppato un sistema di presa appositamente progettato, differente da quelli comunemente utilizzati per bobine di materiali rigidi. Questo approccio garantisce una manipolazione delicata e sicura del materiale senza comprometterne l’integrità.
- Interscambio rapido dei rullini di presa: La flessibilità del dispositivo è ulteriormente aumentata grazie a un sistema di interscambio rapido dei rullini di presa, che consente di adattare rapidamente l’attrezzatura a diverse tipologie di bobine.
Risultati
Grazie a questa soluzione, il cliente ha potuto:
- Garantire una movimentazione sicura e controllata delle bobine, riducendo i rischi per gli operatori e il materiale.
- Ottimizzare il processo produttivo, grazie alla velocità e alla precisione dei movimenti passo-passo.
- Adattare il sistema a differenti tipologie di bobine senza necessità di complesse riconfigurazioni.
La nostra collaborazione ha portato alla realizzazione di un sistema personalizzato, che coniuga innovazione tecnologica e attenzione ai dettagli, rispondendo in modo efficace alle esigenze specifiche del settore della fabbricazione di pneumatici.
