Una ditta produttrice di lastre di vetro di diverse dimensioni (2m x 2m; 2m x 025m; 4m x 1m)
Necessitava rendere sicura la movimentazione manuale di grosse lastre di vetro, e al tempo stesso assicurare un livello costante di produzione.
La soluzione ideale è stata un INDEVA® serie Liftronic®.
CICLO DI MOVIMENTAZIONE LASTRE DI VETRO
- Presa da appositi carrelli h.150mm. – pezzo in posizione verticale inclinata di ca. 5°,
- con il lato corto appoggiato;
- Rotazione di +90°/-90°;
- Deposito su linea di accoppiamento h.600 mm. – pezzo in posizione verticale ed appoggiato
- su uno dei lati maggiori.
- Ciclica: mediamente 1000 -1200 vetri in 10 ore.
L’impianto è dotato di attrezzatura di presa auto bilanciante idonea alla presa di VETRI SINGOLI con peso massimo 50 Kg. La presa viene effettuata sulla superficie frontale del pezzo tramite un telaio a ventose opportunamente dimensionato ed azionato a seguito pressione di pulsanti.
L’attrezzatura permette una rotazione pneumatica di +90°/-90° del pezzo a seguito pressione di pulsanti.
Caratteristiche tecniche del bilanciatore elettronico di carichi:
- portata lorda: 140 Kg;
- portata netta: 75 Kg
- escursione verticale: 2800 mm
- velocità massima di sollevamento: 22.5 m/min
- tensione di alimentazione: 230 Volt – 50/60 Hz
- potenza massima assorbita: 630 W;
- grado di protezione: IP 54.
- BRACCIO SNODATO “ORBIT-ARM” a DOPPIO SNODO:
- Lunghezza del braccio 3500 mm;
- rotazione massima di 360° sull’asse verticale;
- frizioni poste sugli snodi regolabili tramite viti;
- COLONNA altezza 3000 mm per supporto del braccio snodato;
- Basamento auto-portante in metallo dim. 1500 mm x 1500 mm zavorrato per il supporto
dell’impianto e adatto ad essere trasportato mediante carrello trans pallet. Completo di
trespolo porta-attrezzo di presa.
– impugnature in posizione ergonomica, una delle quali dotata di manopola sensitiva L=400 mm.

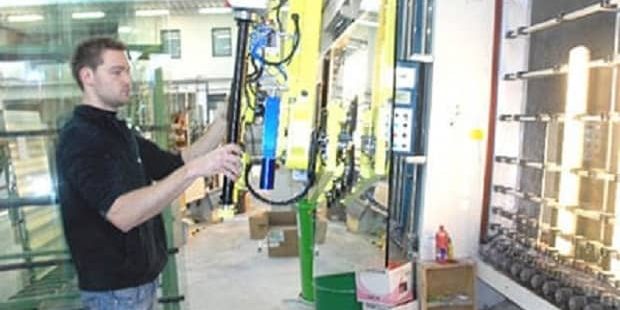

Ora l’operatore può movimentare tutto il giorno lastre di vetro pesanti fino a 50 kg senza sforzo, senza interruzioni quando cambia il peso del carico sollevato, senza dover tenere pulsanti premuti,
senza rischio caduta carico e lesioni dorso lombari.
Un INDEVA® è l’unica soluzione per aumentare produttività ergonomia e sicurezza nella movimentazione manuale dei carichi
